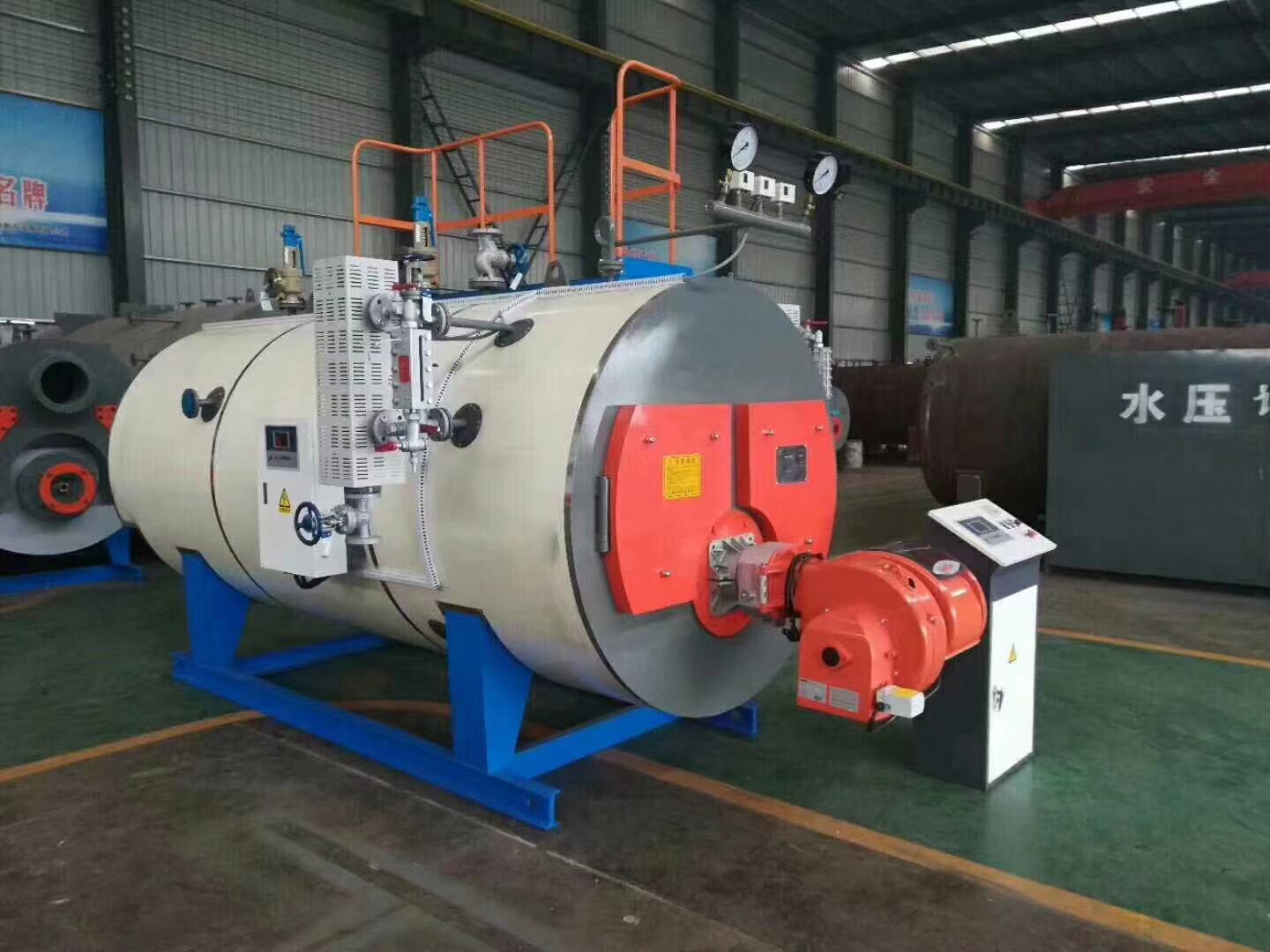

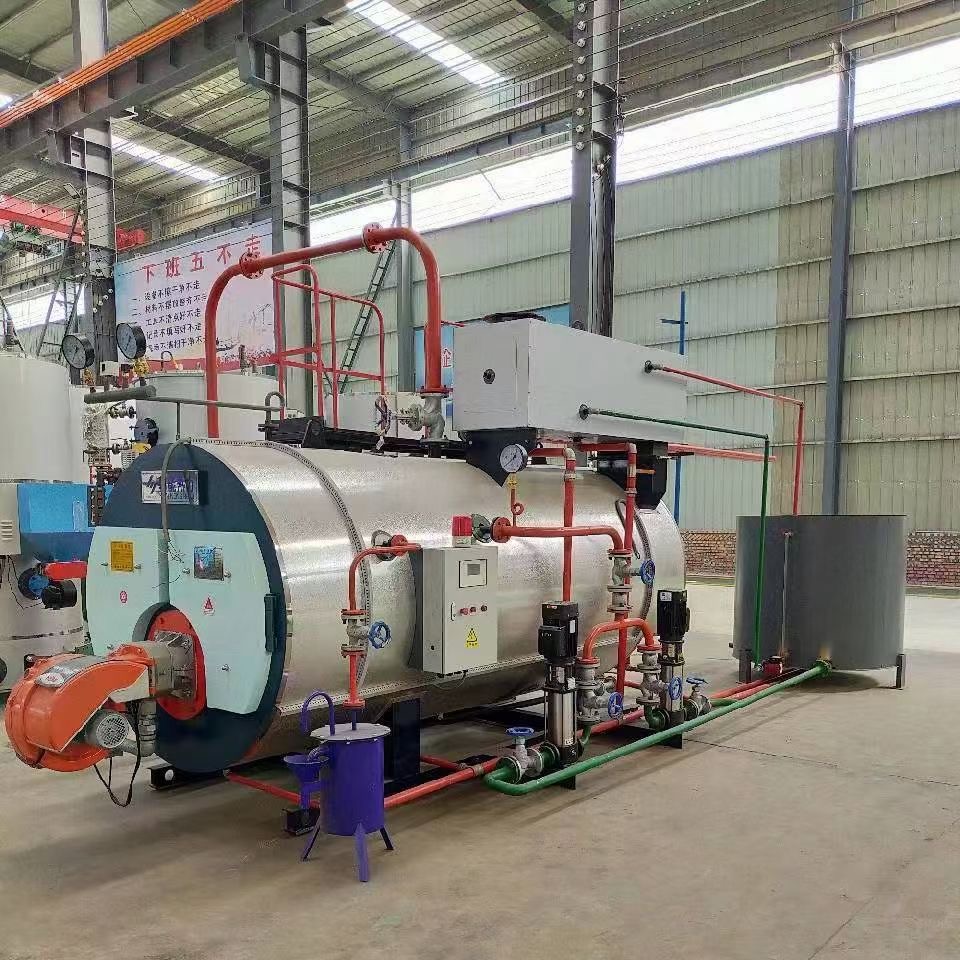

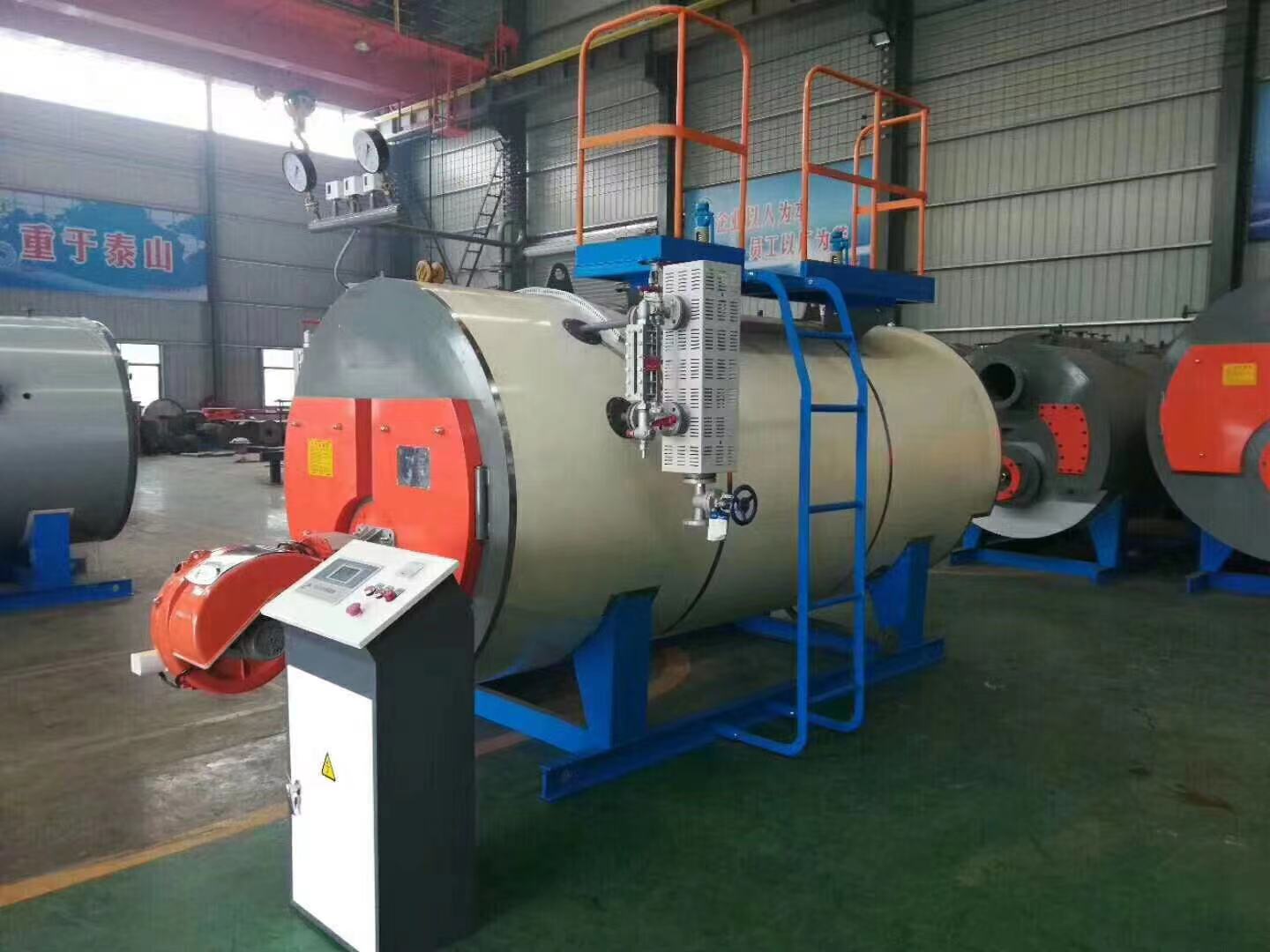

燃油（气）蒸汽锅炉、热水锅炉WNS型燃气锅炉为卧式快装内燃三回程火管蒸汽锅炉.采用偏置炉胆湿背式结构,高温烟气依次冲刷第二及第三回程烟管,然后由后烟室经烟囱排入大气.锅炉装有活动的前后烟箱盖,使锅炉检修方便.锅炉配置技术性能良好燃烧器,采用了燃烧自动比例调节,给水自动调节,程序启停,全自动运行等先进技术,并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能.该型锅炉具有结构紧凑、安全可靠、操
锅炉特点：
1、独特的大燃烧室结构设计，三回程湿背结构，保持强效辐射换热能力的同时，实现低温燃烧，提高了锅炉的热效率，减少了NOX的排放，高效环保。
2、采用螺纹烟管，增加了传热效果，提高锅炉的热效率。
3、锅炉前后烟箱采用多级密封方式，从根本上杜绝了漏烟。
4、具有较大的蒸汽空间，蒸汽品质好。
5、水位、蒸汽压力、排烟温度控制与显示，并设置故障报警功能，安全可靠。
| 型号 | WNS1-1.25-Q | WNS2-1.25-Q | WNS4-1.25-Q | WNS6-1.25-Q | |
| 额定蒸发量 | 1t/h | 2t/h | 4t/h | 6t/h | |
| 额定蒸汽压力 | 1.25MPa | 1.25MPa | 1.25MPa | 1.25MPa | |
| 额定蒸汽温度 | 194℃ | 194℃ | 194℃ | 194℃ | |
| 给水温度 | 20℃ | 20℃ | 20℃ | 20℃ | |
| 节能器进/出水温度 | 40℃/90℃ | 42℃/78℃ | 40℃/90℃ | 40℃/76℃ | |
| 冷凝器进/出水温度 | 20℃/40℃ | 20℃/42℃ | 20℃/40℃ | 20℃/40℃ | |
| 排污率 | 3% | 3% | 3% | 3% | |
| 冷空气温度 | 20℃ | 20℃ | 20℃ | 20℃ | |
| 设计排烟温度 | 55.16℃ | 55.56℃ | 55.16℃ | 52.1℃ | |
| 天然气低位发热值 | 35590KJ/Nm3 | 35590KJ/Nm3 | 35590KJ/Nm3 | 35590KJ/Nm3 | |
| 受热面积 | 辐射 | 6.93㎡ | 9.73㎡ | 14.67㎡ | 19.41㎡ |
| 对流 | 13.55㎡ | 28.89㎡ | 52㎡ | 91.13㎡ | |
| 节能器 | 11.84㎡ | 22.56㎡ | 32.16㎡ | 56.16㎡ | |
| 冷凝器 | 14.8㎡ | 28.2㎡ | 48.24㎡ | 74.88㎡ | |
| 设计燃料消耗量 | 79Nm3/h | 158Nm3/h | 314.43Nm3/h | 470.91Nm3/h | |
| 设计热效率 | 97.45% | 97.43% | 97.45% | 97.58% | |
| 冷凝折算热效率 | 100.6% | 100.58% | 100.6% | 100.73% | |
| RIELLO低氮燃气燃烧器 | 燃烧器背压 | 1050Pa | 900Pa | 1300Pa | 1600Pa |
| 输出功率 | 300/600~1300KW | 300/930~1860KW | 500/1500~4450KW | 1000/2200~6250KW | |
| 流量 | 30/60~130Nm3/h | 30/93~186Nm3/h | 50/150~440Nm3/h | 100/220~620Nm3/h | |
| 电机功率 | 2.2KW | 4.5KW | 9.2KW | 15KW | |
| 比调方式 | 机械比调 | 电子比调 | 电子比调 | 机械比调 | |
| NOx排放浓度 | <30mg/Nm3 | <30mg/Nm3 | <30mg/Nm3 | <30mg/Nm3 | |
| 给水泵 | 电功率 | 2.2KW | 3KW | 4KW | 5.5KW |
| 流量 | 1.6m3/h | 2.8m3/h | 4m3/h | 7m3/h | |
| 扬程 | 148m | 153m | 158m | 156m | |
| 出口处过量空气系数 | 1.075 | 1.075 | 1.075 | 1.075 | |
| 锅炉本体重量 | 3260Kg | 5450Kg | 8766Kg | 10220Kg | |
| 节能器本体重量 | 216Kg | 816Kg | |||
| 冷凝器本体重量 | 290Kg | 1108Kg | |||
| 锅炉运输重量 | 6300Kg | 8220Kg | 11830Kg | 15300Kg | |
| 锅炉运输外形尺寸（长、宽、高） | 3750*2020*2870mm | 4286*2181*3135mm | 5186*2470*3590mm | 5830*2520*3050mm | |
| 锅炉安装外形尺寸（长、宽、高） | 4250*3215*3165mm | 4855*3425*3400mm | 6105*3655*3700mm | 6750*4010*3980mm | |
| 总耗电量 | 4.4KW | 8.5KW | 13.2KW | 20.5KW | |
